儲能式有軌電車解決方案
城市軌交充電裝置是超級電容儲能的現代有軌電車的地面超級快速充電裝置,用于有軌電車進站后的快速充電,充電功率達1600kW,可在上下客30s時間內將車載儲能充電至100%。超級電容儲能現代有軌電車實現了全線區間無觸網儲能運行,實現從有網到無網的進化,能量在牽引、制動工況的過程循環利用,能量高效,系統節能減排30%以上。

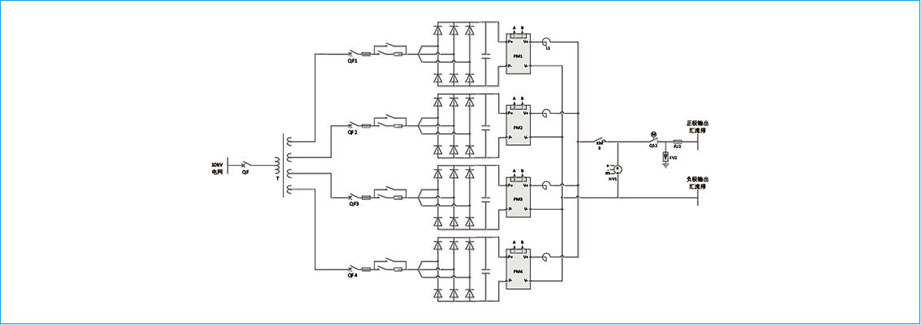

電氣原理(交流方案)
額定輸入電壓為AC10kV,經過交流開關柜、整流變壓器、低壓斷路器、輸入熔斷器、主接觸器、輔助接觸器、軟啟動電阻,經過AC/DC整流器,再經過DC/DC變流器、輸出接觸器、單極電動隔離開關、輸出熔斷器給車載超級電容充電。

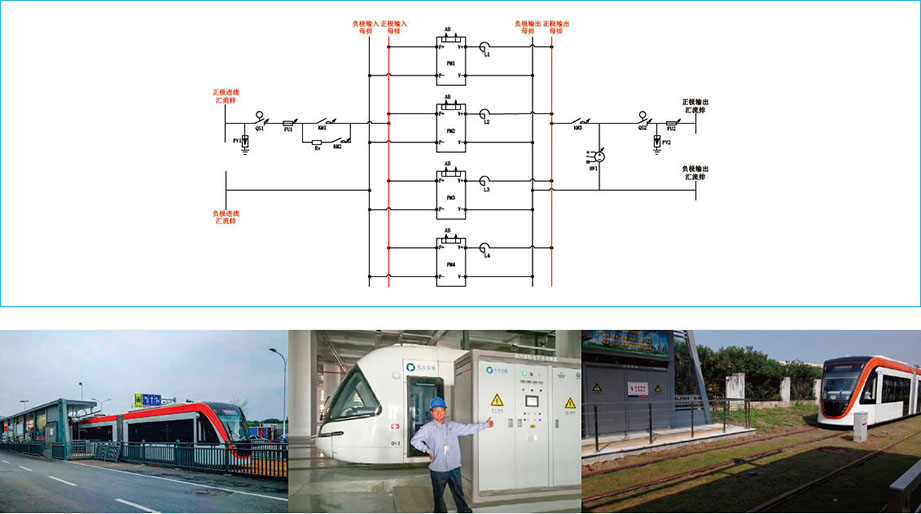

電氣原理(直流方案)
額定輸入電壓為DC1500V,經過輸入電動隔離開關、輸入熔斷器、主接觸器、輔助接觸器、軟啟動電阻,再經過DC/DC變流器、輸出接觸器、單極電動隔離開關、輸出熔斷器給車載超級電容充電。
